MÔ TẢ HỆ THỐNG ĐIỀU KHIỂN
- TRẠM ĐIỀU KHIỂN TRUNG TÂM
- Server thu thập và hiển thị dữ liệu lên màn hình giao diện SCADA.
- Dữ liệu được lưu trữ vào cơ sở dữ liệu .
- Người vận hành có thể giám sát tại chỗ hoặc từ xa (qua VPN, Web, điện thoại) như: áp suất , dòng điện, nhiệt độ, các cảnh báo lỗi, …
- Người vận hành có thể điều khiển bơm từ xa.
- TỦ ĐIỀU KHIỂN TẠI CHỖ
- Tủ điều khiển có tích hợp hệ thống bảo vệ nguồn (quá tải, mất pha, sụt áp, quá áp, chống sét,…)
- Biến tần phù hợp với yêu cầu của động cơ bơm.
- Tích hợp hệ thống thu thập dữ liệu 4G/5G với trạm điều khiển trung tâm
- Tủ điện được tích hợp hệ thống điều hòa làm mát đảm bao môi trường hoạt động cho các thiết bị trong tủ ( tránh ẩm mốc, bụi bẩn, côn trùng hoạt động trong tủ gây ảnh hướng đến các thiết bị hoạt động)
- Trang bị các loại cảm biến đo (áp suất, đồng hồ lưu lượng , …) nếu có yêu cầu của chủ đầu tư.

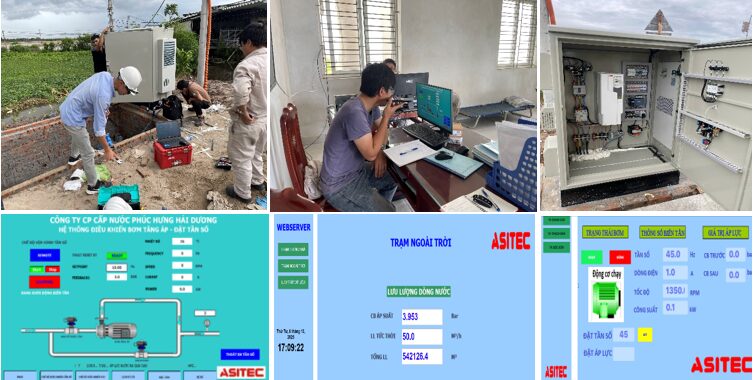

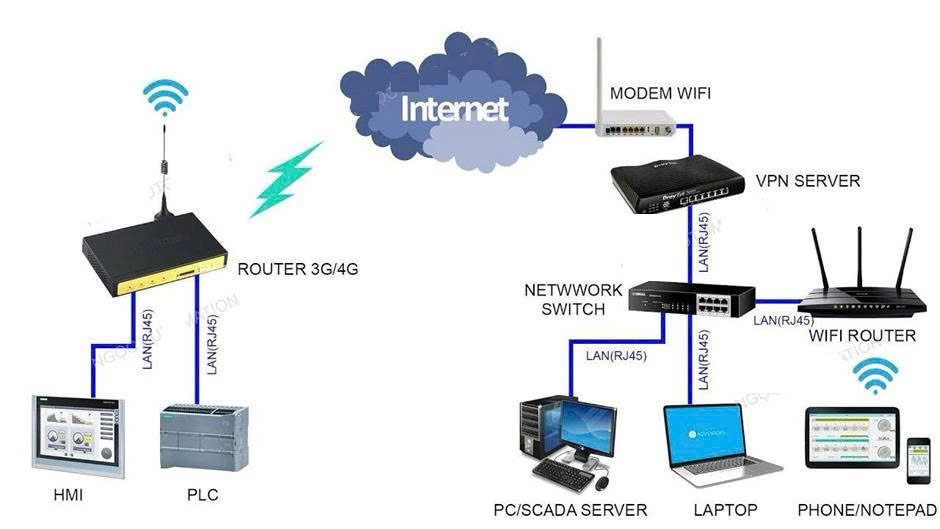

- SƠ ĐỒ CẤU TẠO
ệ thống điều khiển giám sát từ xa thông qua kết nối Internet và VPN, thường áp dụng cho các trạm PLC/HMI ở xa mà vẫn muốn điều khiển hoặc giám sát từ trung tâm (SCADA hoặc laptop, điện thoại).
Sau đây là phần giải thích chi tiết từng phần:
Khu vực điều khiển từ xa (bên trái sơ đồ)
- PLC (Programmable Logic Controller): Bộ điều khiển lập trình dùng để điều khiển hệ thống tự động (máy móc, dây chuyền, motor…).
- HMI (Human Machine Interface): Giao diện người-máy, thường là màn hình cảm ứng giúp người vận hành tương tác với PLC (xem trạng thái, nhập lệnh…).
- Router 4G/5G: Có chức năng kết nối PLC & HMI với Internet thông qua mạng di động (4G/5G).
- Kết nối nội bộ giữa PLC và HMI bằng cáp LAN (RJ45) dùng để truyền dữ liệu từ xa đến trung tâm SCADA.
Trung tâm điều khiển (bên phải sơ đồ)
- Modem WiFi: Thiết bị đầu vào mạng Internet tại trung tâm (có thể dùng mạng cáp quang, ADSL…).
- VPN Server: Thiết lập đường truyền VPN để kết nối bảo mật với Router 4G/5G ở trạm xa.
- Khi VPN kết nối thành công, PLC như thể “nằm chung mạng LAN” với SCADA.
- Network Switch: Bộ chia mạng LAN đến các thiết bị khác trong hệ thống nội bộ.
- WiFi Router: Cấp WiFi nội bộ cho thiết bị như laptop, điện thoại.
- Các thiết bị trong trung tâm:
- PC/SCADA Server: Máy chủ chạy phần mềm SCADA (WinCC) để giám sát hệ thống.
- Laptop: Có thể dùng để cấu hình PLC, giám sát SCADA hoặc truy cập VPN.
- Phone/Tablet: Có thể sử dụng app (như Webserver, WinCC) để theo dõi từ xa.
Tóm tắt nguyên lý hoạt động
- PLC và HMI ở trạm xa giao tiếp với nhau qua mạng LAN nội bộ.
- Router 3G/4G kết nối lên Internet và tạo kết nối VPN về VPN Server tại trung tâm.
- Trung tâm (PC SCADA hoặc Laptop) kết nối đến VPN Server → truy cập PLC/HMI từ xa như trong cùng một mạng LAN.
Người vận hành có thể:
- Giám sát dữ liệu SCADA từ xa
- Nạp/chỉnh sửa chương trình PLC
- Theo dõi và điều khiển từ điện thoại hoặc máy tính bảng
Ưu điểm của sơ đồ
- Kết nối bảo mật qua VPN
- Dễ mở rộng cho nhiều trạm
